KZJ-976型输入/输出模块使用说明书
------ 安装、使用产品前,请详细阅读产品使用说明 -----
一、概述
KZJ-976 型输入/输出模块(以下简称KZJ-976 模块)与二总线9000 系列联动控制器配套使用,用
于总线制消防广播系统中广播信号的输出控制。KZJ-976 模块执行启动命令后,其巡检指示灯常亮,并将
切换状态信息传回火灾报警控制器,由控制器显示切换是否成功;如果切换成功,KZJ-976 模块的输入指
示灯将常亮。
KZJ-976模块在检测到KZJ-976模块与消防广播主机间线路、或KZJ-976模块与音箱间线路发生短路
/断路等故障时,会向控制器发送故障信号。
KZJ-976模块主体与接线底座之间采用插接方式连接,使用方便、可靠。
二、 技术指标
1. 工作方式:无极性两总线连接
2. 工作电压:24V(脉冲调制) 允许范围:16V~28V
3. 工作电流:总线监视电流≤1mA 总线启动电流≤5mA
4. 输出容量:每只模块最多可带负载60W
5. 工作指示:巡检时,红色状态指示灯约每12 秒闪亮一次;动作时,红色状态指示灯常亮
启动模块时,如果切换成功,点亮输入指示灯
6. 编码方式:电子编码方式,每只模块占一个总线编码地址,编码范围可在1~324之间任意设定
7. 使用环境:温度:-10℃~50℃ 相对湿度:≤95%(40℃±2℃ 无凝露)
8. 终端负载: 47K电阻
9. 外型尺寸:86 mm×86 mm×40 mm (带底座)
10. 重 量:约130g
11. 执行标准:GB16806-2006



3. 布线要求:L1、L2可选用RVS双绞线,截面积不小于1.0mm2,背景音乐线JB1、JB2,消防广播
线JK1、JK2及与广播音箱连接的线SP1、SP2均采用BV线,截面积≥1.0mm2。

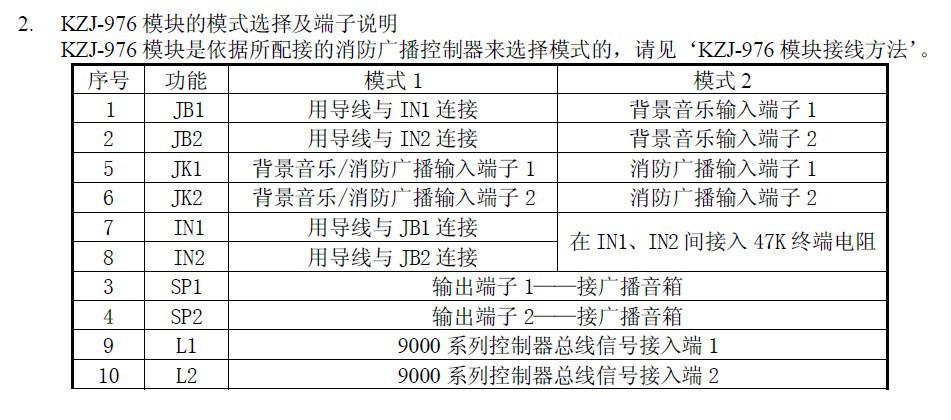

4. KZJ-976模块接线方法

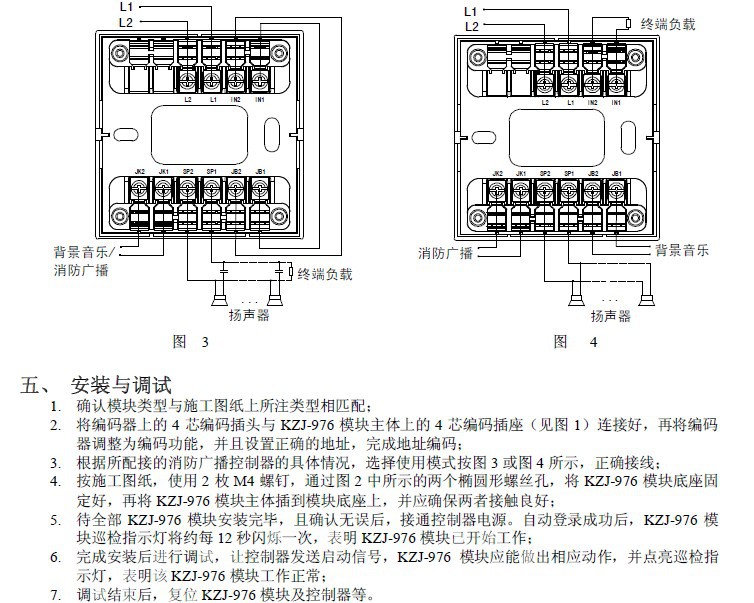

① 模式1:如果消防广播控制器具有播放背景音乐和应急广播的功能,则应将其信号输出
线接在KZJ-976 模块的JK1和JK2端子上(常开端),如图3所示,启动模块后,无火
警时播放背景音乐,有火警时播放应急广播。此时,IN1 与JB1、IN2 与JB2 间应分别
用导线连通,SP1、SP2引出线的末端(远离KZJ-976 模块端)之间,必须并联一个47k
Ω的终端电阻,如图3所示;
② 模式2:如图4中所示,KZJ-976模块未启动时播放背景音乐,启动后播放应急广播。
此时,47KΩ终端电阻应接在KZJ-976 模块的IN1、IN2两端子间。
