多线火灾报警控制系统

多线火灾报警控制系统(ConventionalFire Alarm Control system):区别于总线火灾报警控制系统(addressable Fire Alarm Control system)。

多线火灾报警,是一种落后于总线报警的系统。在国内,消防规范所要求备有消防火灾报警系统的场合必须使用总线系统。如果不是公共场合,比如私人别墅;或者其他非强制安装火灾系统的地方,比如变压站,通信基站等,则可以选用。此外,根据工程需要,也可利用多线系统的配套功能,比如需要多线控制器来联动开关量类型的设备等。

在国外,则普遍用于别墅,小场合酒店,宾馆,民居。因此,东南亚和非洲等地区需求比较大。

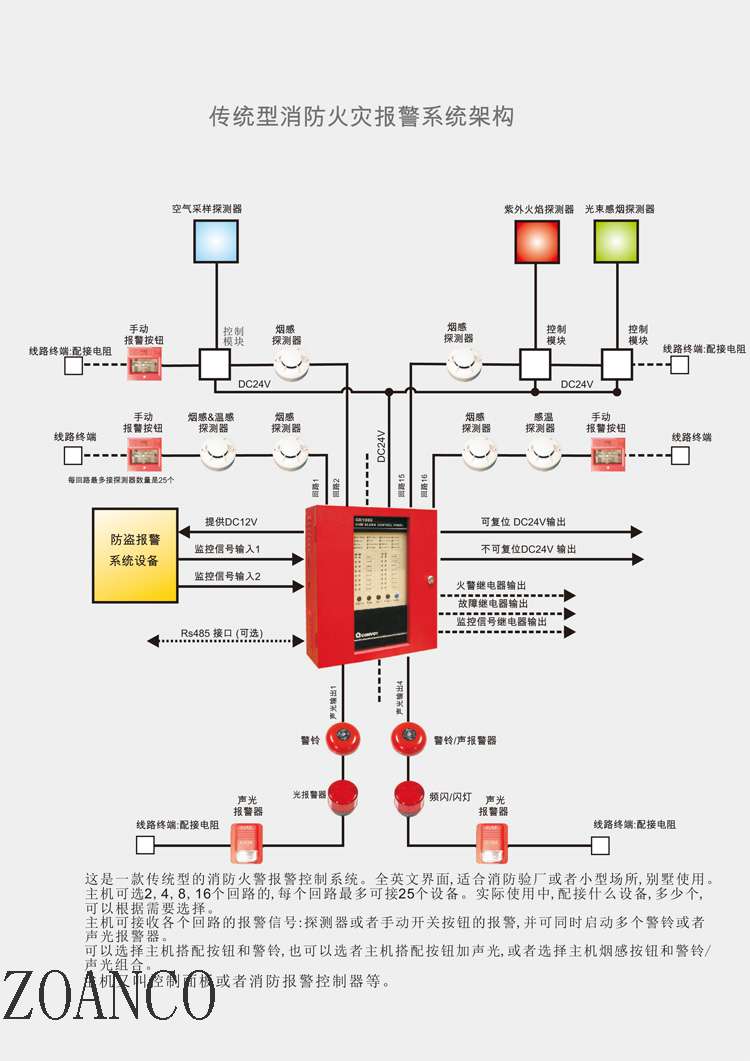

一、多线报警控制器ConventionalFire Alarm Control panel)——简称多线主机或者多线控制器;多线控制面板等。

多线主机以回路多少论英雄。市场主打的有4、8、16回路(Zone/区),此外还有2、12和24回路的。以CK1004(4区),CK1008(8区),CK1016(16区)为例。

   主要特点:供电电压AC90-270V,  输出电压 DC24V  每回路烟探:25个;

   烟感类型:多线烟感/温感/烟温复合(ConventionalSmoke / Heat /Smoke & Heat Detector),或者常开输出的开关量信号烟感(4-Wire Smoke Detector with Relay Output

报警反馈输出(SOUND):每4区共用一个。

备电:需配2节12V/7A的铅酸蓄电池—否则会报备电故障

    界面显示:每个烟感回路有对应的故障和火警显示灯,以及主电,备电,静音(声光),消音(主机),总故障,火警,报警输出回路的显示灯。

    操作按钮:5个操作按钮:Silence(火警输出—声光静音),Mute(消音按键),Test(自检按钮),Reset(复位按钮),Mode(系统设置按钮)。

二、多线烟感/温感/烟温复合:多线探头是通用的,可接于任何多线主机中。也可配套卷帘门控制箱使用。探头报警之后,会以拉低电压的方式将信号反馈给控制器。门灯(Remote LED)直接接于烟探底座上。烟探报警后会启动对应的门灯。

以烟感YT102为例。供电电源: DC9V~DC28V,静态电流≤60uA ,报警电流≤30mA,工作温度: -10℃~+50℃ 。

三、手动报警按钮(Conventional Manual Call Point),工作电压为DC24V,接线方式有常开接法和常闭接法(插钥匙或拔钥匙启动报警),以及串联(参与串联的手报全部同时动作才可启动报警)和并联接法。手报和烟感接于同一回路中。

四、声光报警器(Sound and light alarm/ Sound Strobe),工作电压:DC24V,现场声光报警,接于报警输出回路,起到火警警告和疏散的作用。频闪(Strobe),警铃(Bell),与声光类似。
